产品概述:
QSY系列液压型耐磨渣浆泵是我公司研发、生产的新产品,拥有现场调试、施工经验,国内首家自行生产该产品的厂家。
QSY型液压耐磨渣浆泵是由液压系统提供动力,马达为执行元件,将液压能转化为机械能的新型潜水式砂泵。工作时通过水泵搅拌叶轮的旋转,将能量传递给浆体介质,使之产生一定的流速,带动固体物流动,实现浆体的输送。
它主要是作为挖掘机的附属装置,在水较多,淤泥、砂浆较稀不利于挖掘且不便车载运输的情况下,用该渣浆泵进行抽取作业,大大提升了工作效率我公司生产的液压式耐磨渣浆泵适配于120、150、220、240、300、330、350等小型、中型、大型各系列挖掘机,应用范围广泛。
工作原理
液压马达选用国产高速CMZ系列齿轮马达或者定量柱塞马达,具有结构先进、合理、性能好、效率高和工作稳定等特点。根据客户情况,选用不同排量。
主要特性

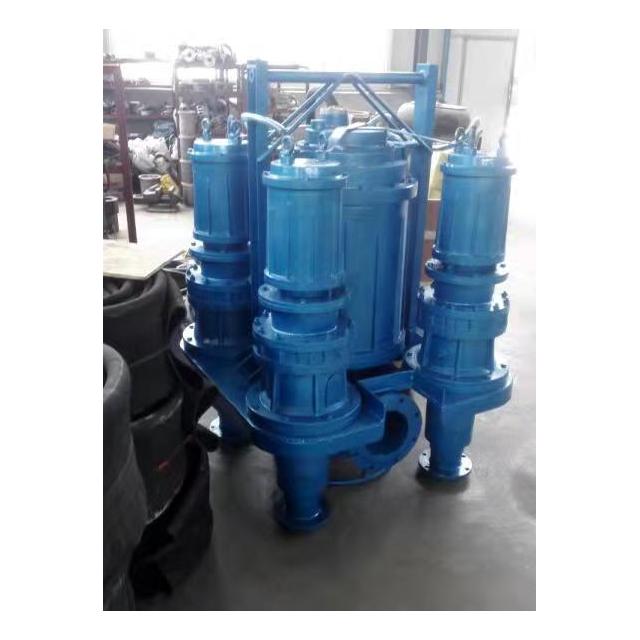

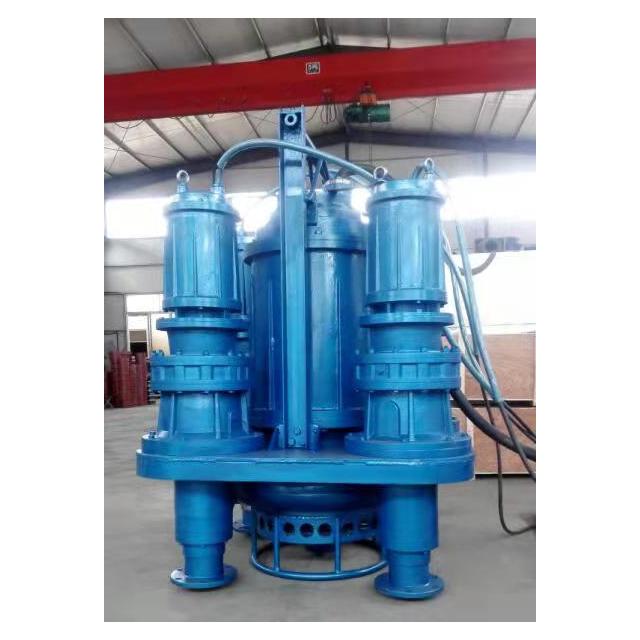

1、泵底部带有搅拌装置,同时并可配备两边及多边单独搅拌器,可防止大块的固体物质将泵堵塞,使固体与液体充分混合,从而更便于处理。
2、此泵可处理最大粒径为60mm的固体物质,固液抽取浓度可达70%以上;
注意:由于工况的不同,泵的产量也可能随处理的介质,现场操作,输送距离等因素的影响而变化。
3、本装置主要安装在挖掘机上,动力由挖掘机的液压站提供,可以实现自由转场,且动力源为柴油机,在偏远地区施工时可以解决电力不便问题。
4、过流件:即泵壳、叶轮、护板、搅拌叶轮均采用高铬合金。其他材质均可定做。
5、采用独特密封装置,免于频繁更换机封,提高工作效率。
产品优势:
与电动潜水排砂泵相比较有以下优势:
1、液压传动运动惯性小、反应速度快,可实现大范围的无级调速;
2、可自动实现过载保护,不存在烧电机现象;
3、抽取砂浆、泥砂、矿渣等固体浓度高,可达70%以上;
4、连接在挖掘机等带有液压系统的机器上,可实现自由转场,尤其在偏远地区施工时,电力不足的情况下,优势更为明显;
5、可作为挖掘机的一个附件,在不利挖的时候进行抽取并远距离输送,提高挖掘机的自身价值;
1、易于实现无极调速。
2、传递动平衡。
3、承载能力大。
4、元件使用寿命长。
5、易于实现自动化。
6、易于实现过载保护。
7、易于实现标准化、系列化和通用化。
8、体积小、重量轻、结构紧凑。
主要用途:
1、港口、河道、湖泊等清淤、疏浚,清除泥砂等;
2、提取泥砂、碎石等,围海造港工程;抽沙、淘金等。
3、铁矿、尾矿库、选矿厂等矿山排渣,排浆和所有含有固体物质的溶液;
4、在冶金、钢铁以及其他行业中用于吸取高浓度的尾渣、废渣以及高温铁渣。
选型:
1、根据实际情况,确定所需要的扬程、流量、输送距离等;
2、查阅挖机参数,弄清挖掘机液压系统排量、压力等参数;
3、由此选择液压马达型号;
4、计算出挖掘机液压系统的实际输出功率,选择配备合适的泵。
型号、参数:
序号
泵体部分
型号
出水口径
流量
扬程
对应电动砂泵功率
颗粒度
1
100QSY100-10
100
10
7.5
25
2
80QSY50-22
80
50
22
20
3
80QSY50-26
26
11
4
100QSY80-22
5
100QSY130-15
130
15
6
100 QSY 60-35
60
35
7
100 QSY 100-28
28
8
150QSY 150-15
150
30
9
100QSY100-35
100QSY130-30
150QSY150-22
12
150QSY200-15
200
13
150QSY240-10
240
14
100QSY150-35
150QSY180-30
180
16
150QSY240-20
17
200QSY300-15
300
18
150QSY280-20
280
37
19
200QSY350-15
350
150QSY200-30
45
21
200QSY350-20
40
200QSY400-15
400
23
150QSY240-35
55
24
200QSY300-24
250QSY500-15
250
500
150QSY240-45
75
27
200QSY350-35
250QSY500-20
46
29
200QSY400-40
90
250QSY550-25
550
31
300QSY660-30
660
110
32
300QSY800-22
800
33
250QSY500-45
132
34
300QSY700-35
700
300QSY1000-22
1000
使用注意事项:
1、确保系统液压油纯净、少杂质,具有良好的润滑性、相容性和稳定性;
2、根据现有液压系统压力、排量、效率等,合理配备泥沙泵,使得系统能正常运转,不得长时间超系统负荷运行;
3、与挖机配套使用时,挖机臂应轻、慢移动,严禁在较硬的工况下用力磕、砸,以免将泵体弄坏;
4、选用标准规格的液压油管,使用规定的螺栓并以指定力矩加以锁紧,不合格的安装会造成故障、损坏或者漏油;
5、设备转场时,应保证液压油口的清洁,防止进入杂质等,影响马达的正常使用寿命;
6、未经允许,禁止私自改装、拆卸设备,否则会导致不能正常运转或者运转异常等;
质量与售后1.质量技术标准: 按国标CJ/T3038-1995标准制造,质保体系按ISO9001执行。2.技术标准、供方对质量负责的条件和期限:质量实行三包。3.在质保期内;在输送介质符合泵的过流部件要求,并能遵守使用说明书的条件下,产品因制造不良损坏或不能正常工作时,本厂免费更换或维修,易损件不在此期限。4.易损件高耐磨合金钢材质制造5.本厂确保低价长期为客户提供配件,针对合作单位,本厂完全对客户售后进行服务。
选型热线:手机:18654562232 电话:0531-88980633 QQ:1253048157
注:当现场条件不符合上述规定时,请在定货时说明,可根据要求定制。
建议购买国标电机,非国标电机建议购买大一型号电机。
